Cómo elegir monoculares térmicos de visión nocturna para la caza en 2023

El monocular térmico de visión nocturna es un arma infalible para la observación nocturna de animales y del terreno, la prevención de peligros y las operaciones de búsqueda y rescate de compañeros de equipo. El uso anterior de productos de infrarrojos en las cámaras térmicas portátiles militares ha comenzado a extenderse entre el público en general, siendo aceptado por cada vez más excursionistas y aficionados a las actividades al aire libre, hasta convertirse poco a poco en un equipo imprescindible. En esta guía, Sensmart te presentará los principales criterios para elegir un monocular térmico.

En primer lugar, para aclarar el principio de funcionamiento del monocular térmico, hay que señalar que el principio de la imagen térmica por infrarrojos no es ningún misterio: según el análisis de los principios físicos, el cuerpo humano es una fuente natural de radiación infrarroja biológica, capaz de emitir y absorber constantemente radiación infrarroja. La distribución de la temperatura del cuerpo humano normal presenta cierta estabilidad y características propias; la temperatura de cada parte del cuerpo es diferente, lo que forma un campo térmico distinto. Cuando se produce una enfermedad o un cambio funcional en alguna parte del cuerpo, el flujo sanguíneo en esa zona cambia en consecuencia, lo que da lugar a una variación de la temperatura local del cuerpo, que se manifiesta como una temperatura alta o baja. Basándose en este principio, la radiación infrarroja del cuerpo es captada por un sistema de imagen térmica y convertida en una señal digital para formar un termograma en pseudocolor.

Lo más importante a la hora de elegir una cámara termográfica es su «corazón»: el detector de infrarrojos de la cámara. Del mismo modo que el corazón de un ordenador es la CPU, el corazón de una cámara termográfica es el detector de infrarrojos. ¡Este es el indicador más importante a la hora de elegir una cámara!

Los detectores se dividen en refrigerados y no refrigerados; los no refrigerados son de tamaño reducido y bajo consumo energético. La corriente dominante en el mercado civil actual son los detectores de plano focal infrarrojos no refrigerados y, como puente entre la percepción de la radiación infrarroja y la señal de salida, el elemento termosensible constituye el núcleo del detector infrarrojo.

En la actualidad, los materiales más habituales para la sensibilidad térmica no refrigerada en el campo de los infrarrojos son el óxido de vanadio y el silicio amorfo. Si comparamos ambos, debido a las propiedades de los materiales, la sensibilidad del óxido de vanadio es más del doble que la del silicio amorfo; en las mismas condiciones de TCR, el ruido del silicio amorfo es dos órdenes de magnitud mayor que el del óxido de vanadio; el rendimiento específico de las imágenes del silicio amorfo presenta una sensación de velado, sin nitidez ni transparencia, por lo que el efecto de imagen del silicio amorfo es significativamente inferior al del detector de óxido de vanadio.

Por lo tanto, cuando los requisitos de imagen de la industria y del entorno no sean elevados, se pueden utilizar detectores de silicio amorfo; si los requisitos de imagen son elevados o la distancia de captura es grande, se deben utilizar detectores de óxido de vanadio. Teniendo en cuenta la asequibilidad personal, si el presupuesto no es elevado, se puede optar por el silicio amorfo; si el presupuesto es mayor, la primera opción son los productos de óxido de vanadio.

La sensibilidad térmica es el indicador clave de una cámara termográfica, y el NETD es la diferencia de temperatura equivalente al ruido; cuanto menor sea el valor, más nítima será la imagen. Si la sensibilidad es deficiente, el punto observado queda ahogado por el ruido, lo que impedirá garantizar las características de seguridad más básicas sobre el terreno. Al mismo tiempo, también es necesario evitar la pérdida de nitidez en la identificación para prevenir lesiones accidentales a los compañeros de equipo. ¿Por qué, aunque el valor de NETD de las cámaras termográficas sea el mismo, el resultado de la imagen varía tanto? Los expertos señalan que algunos fabricantes etiquetan el NETD de forma engañosa; otros fijan un valor límite del NETD y lo indican como constante. Al final, hay que comprobarlo con los propios ojos y comparar las imágenes obtenidas con varias cámaras termográficas diferentes.

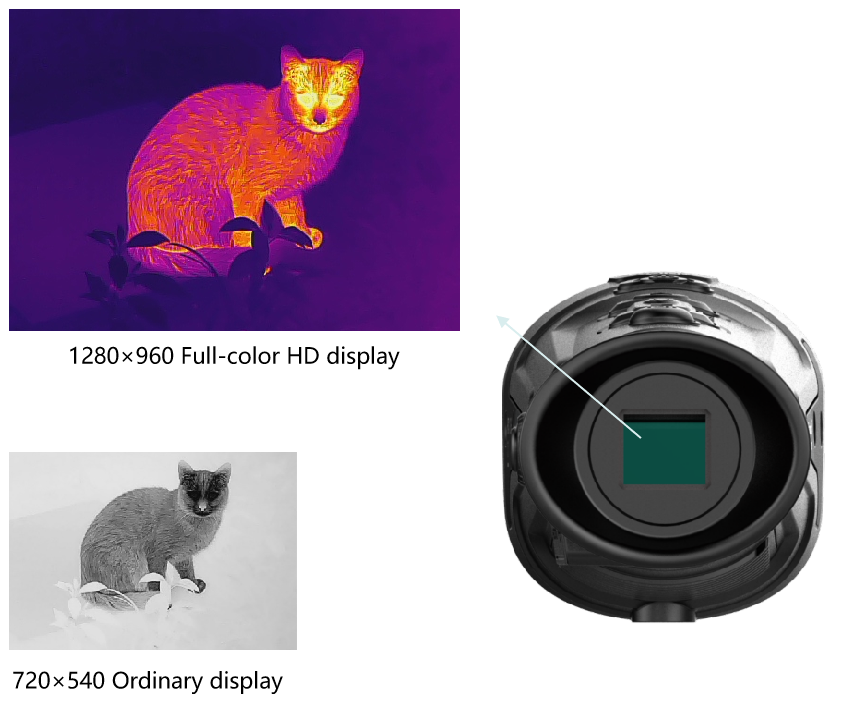

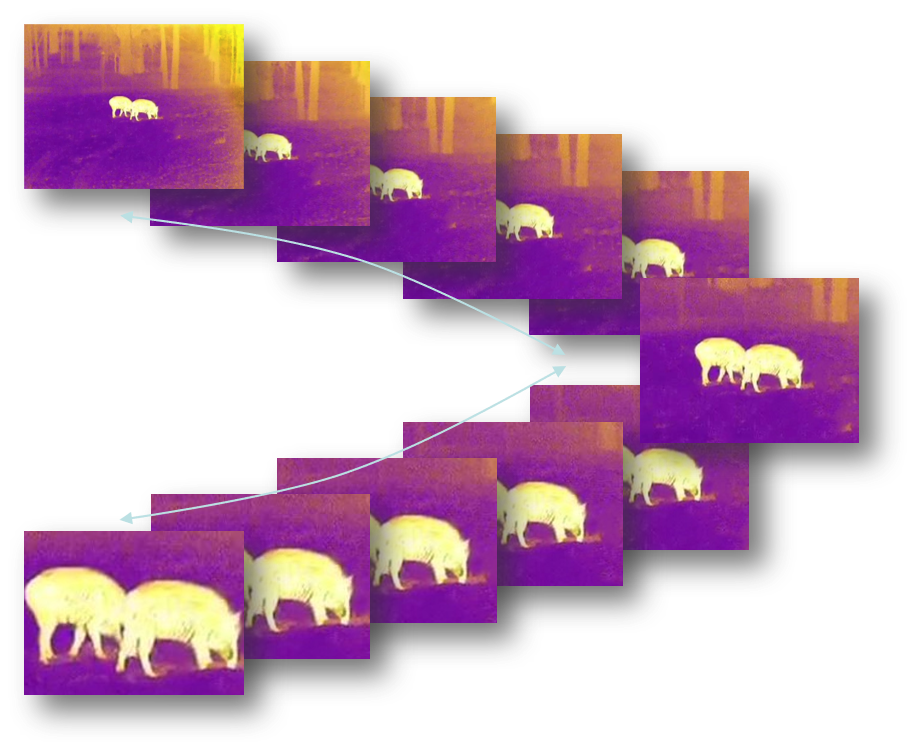

También están los indicadores de píxeles del detector. No hay que confundirse: los píxeles del detector y los píxeles del ocular son dos cosas diferentes, y algunas empresas suelen mezclar estos dos conceptos. Una cámara infrarroja civil de gama relativamente alta tiene una resolución de 640 × 512 píxeles; las imágenes infrarrojas de esta cámara de gama alta son nítidas y detalladas, y a 500 metros de distancia se puede distinguir un objeto del tamaño de una liebre; las cámaras infrarrojas de gama media tienen una resolución de 384 × 288 píxeles; esta serie de cámaras infrarrojas permite identificar con precisión a una persona caminando a una distancia de 700 metros. En cuanto a la frecuencia de fotogramas, una buena cámara termográfica debe tener una frecuencia de entre 30 Hz y 50 Hz; de lo contrario, no funcionará en muchas situaciones. Una frecuencia de fotogramas alta o baja indica directamente el rendimiento y la velocidad de respuesta de la cámara termográfica.

Notas sobre el uso de monoculares térmicos de visión nocturna.

1. La distancia de medición debe ser adecuada

La ventaja de la cámara termográfica infrarroja tradicional es que permite realizar mediciones a distancia, y el operador puede manejarla de forma remota para obtener la información de imagen del objeto objetivo. Sin embargo, la distancia de medición de este instrumento también tiene un límite determinado. Si se supera la distancia de medición de la cámara, el instrumento no podrá enviar la imagen capturada por la cámara al ordenador central de forma fluida. Por lo tanto, cada vez que utilicemos el instrumento para observar objetos, en primer lugar debemos investigar el alcance de las actividades del objeto y, a continuación, ajustar los parámetros de distancia de medición del instrumento.

2. Ajustar la distancia focal

La cámara termográfica infrarroja cuenta con algunas de las funciones de una cámara convencional, por lo que es necesario ajustar la distancia focal antes de su uso; una distancia focal demasiado grande, alta o baja no favorece la lectura de la temperatura. La cámara de imagen térmica infrarroja se divide en dos tipos: enfoque manual y enfoque eléctrico; el enfoque manual es más preciso, mientras que el enfoque eléctrico resulta más cómodo; puede elegir y utilizar el que mejor se adapte a sus necesidades en cada caso.

3. El rango de medición de temperatura debe ser el adecuado

La cámara termográfica infrarroja mide la temperatura del objeto y, a continuación, genera un mapa de imagen infrarroja diferente en función de dicha temperatura. Hemos aplicado esta tecnología a situaciones de búsqueda y rescate, salvando la vida de muchas personas. Este instrumento puede medir una amplia variedad de temperaturas, pero la temperatura debe estar dentro de un rango determinado. Una temperatura demasiado alta provocará daños en la superficie del instrumento, mientras que una temperatura demasiado baja impedirá que el instrumento detecte la presencia de objetos. El operador debe estudiar e investigar minuciosamente las condiciones de temperatura del entorno de trabajo antes de utilizar el instrumento. Debemos asegurarnos de que la temperatura del lugar no cause daños al instrumento y de que este pueda seguir funcionando correctamente.

4. Evitar la luz solar directa

En invierno, cuando se realizan mediciones infrarrojas de objetos con una cámara termográfica, la dificultad de la medición es mayor. Dado que, en invierno, la diferencia entre la temperatura del objeto y la temperatura ambiente suele ser mínima, la medición de la temperatura del objeto se ve fácilmente afectada por el entorno. La diferencia entre la temperatura del objeto y la del entorno no es grande; además, la luz solar directa sobre el objeto aumenta su temperatura, lo que complica el trabajo de la cámara termográfica. En el caso de las cámaras termográficas de infrarrojos de Shenzhen, podemos intentar realizar las mediciones invernales por la noche. Si es imprescindible medir el objeto durante el día, debemos evitar la influencia de la luz solar directa.
